Применение:
для футеровки доменных и других металлургических печей
Наши преимущества:
1 Призводитель из Китая;
2 Купить прямо с завода;
3 Высококачественные изделия;
4 Выгодная цена.
Whatsapp: +8613803710548 Email: info@rs-carbon.ru
Технические характеристики микропористых углеродных блоков
| Наименование | Ед. изм. | RS-МУБ-1 | RS-МУБ-2 | |||
| типичное | гарантийное | типичное | гарантийное | |||
| Зольность | % | 20 | ≤23 | 20 | ≤23 | |
| Открытая пористость | % | 13 | ≤15 | 14 | ≤16 | |
| Объемная плотность | г/см3 | 1,78 | ≥1,72 | 1,72 | ≥1,68 | |
| Прочность на сжатие | МПа | 55 | ≥40 | 38 | ≥36 | |
| Прочность на изгиб | МПа | 11 | ≥9 | 9 | ≥8 | |
| Средний диаметр пор | мкм | 0,1 | ≤0,1 | 0,1 | ≤0,1 | |
| Объемное отношение пор ≤1мкм | % | 82 | ≥80 | 82 | ≥80 | |
| Коррозионная стойкость к чугуну | % | 29 | ≤30 | 29 | ≤30 | |
| Воздухопроницаемость | мД | 1 | ≤3 | 1 | ≤3 | |
| Степень окисления | % | 8 | ≤12 | 8 | ≤12 | |
| Теплопроводность | 300°C | Вт/мК | 20 | ≥18 | 18 | ≥16 |
| 600°C | 28 | ≥25 | 25 | ≥20 | ||
| Щелочестойкость | U | U | U | U | ||

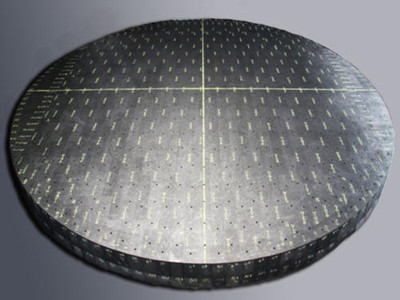

Описание микропористых углеродных блоков
Микропористые формованные углеродные блоки разработаны для улучшения недостатков обычных углеродных кирпичей с плохим сопротивлением окислению, эрозии и проникновению, средний размер пор микропористых углеродистых блоков составляет менее 0,1 мкм.
Микропористый углеродный блок изготавливается из высокотемпературного (1500～2000°C) кальцинированного антрацита в качестве основного сырья, добавления небольшого количества графитового порошка и кремниевого порошка, среднетемпературного пека в качестве связующего вещества.
Образование микропор в микропористых углеродных блоках происходит за счет добавления металлического кремния Si. Частицы кремния плавятся и испаряются при определенной температуре, проникая и диффундируя в трещины и поры углеродных блоков, образуется перераспределение. Газообразный Si реагирует с углеродом при определенной температуре с образованием самосвязанного β-SiC, который заполняет почти все трещины и поры в углеродных блоках и откладывается на стенках пор. Образующийся в результате реакции β-SiC имеет очевидные эффекты заполнения пор, уменьшения размера пор и снижения проницаемости.
Применение микропористых углеродных блоков

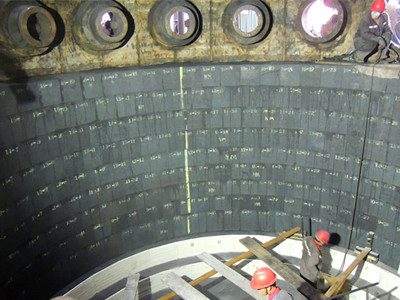

Микропористые углеродные блоки в основном используются в доменной печи в тех зонах аномальной эрозии и кольцевых швах, где эрозия является серьезной, а также в других слабых местах доменной печи. Применяется для футеровки лещади, горна, верхней части чугунных леток доменной печи и т.д..
Сертификаты
